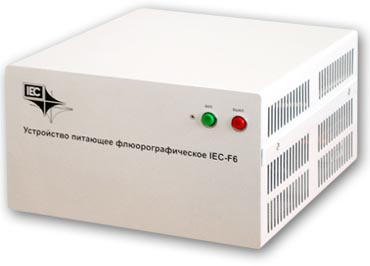

Рентгеновский низкочастотный источник питания IEC-F6

Устройство  представляет  собой комплекс  электронного программно-управляемого оборудования, предназначенного для питания рентгеновского излучателя всеми необходимыми для работы напряжениями. По принципу организации главной цепи питания (источника анодного напряжения) источник питания IEC-F6  относится к однофазным  низкочастотным питающим устройствам, в которых повышение напряжения осуществляется на частоте промышленной сети 50 Гц.

Источник разработан для модернизации флюорографических аппаратов типа 12Ф7, которые составляют основу украинского парка рентгеновских  аппаратов, предназначенных для скринингового обследования населения. Отличительной особенностью данного устройства является применение принципа широтно-импульсной модуляции для стабилизации амплитуды высокого напряжения, прикладываемого к рентгеновской трубке.

• Количество подключаемых рентгеновских излучателей – 1 шт.
• Диапазон изменения напряжения на рентгеновской трубке – 40..120 кВ
• Шаг изменения напряжения на рентгеновской трубке – 1 кВ
• Отклонение напряжения на трубке от установленного значения – не более 5 кВ
• Диапазон изменения анодного тока – 50..120 мА
• Шаг изменения анодного тока – 1 мА
• Отклонение анодного тока от установленного значения – не более 5 мА
• Диапазон изменения времени экспозиции – 0,02..2,5 c
• Шаг изменения времени экспозиции – 0,01 c
• Отклонение экспозиционной дозы от среднего значения – не более 10 %
• Допустимое сопротивление цепи заземления – не более 0,5 Oм
• Напряжение питания от однофазной сети 50 Гц – 198..242 B
• Максимально допустимое сопротивление питающей сети – не более 0,4 Oм
• Максимальная полезная мощность в нагрузке – не более 12 кВт
• Наибольший ток, потребляемый от сети питания – не более 60 A
• Наибольшая кратковременно потребляемая мощность – не более 15 кВт
• Средняя потребляемая мощность – не более 0,25 кВт
• Непрерывное время работы – не менее 8 часов

Устройства питания рентгеновских трубок, в которых регулирование напряжения осуществляется с помощью балластного резистора, включенного в главную цепь, имеют ряд существенных недостатков: низкий КПД, малый экспозиционный выход, отсутствие стабилизации высокого напряжения. Форма напряжения на рентгеновской трубке заметно искажена, оно достигает своего амплитудного значения только в короткие интервалы времени.

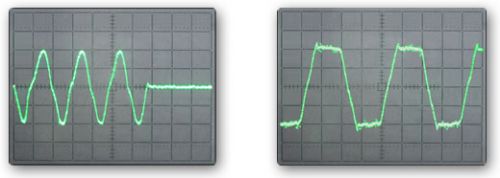

Источник питания IEC-F6 позволяет без замены наиболее дорогостоящих высоковольтных узлов рентгеновского аппарата устранить эти недостатки. Принцип действия основан на стабилизации амплитудного значения низкочастотного переменного напряжения, подаваемого на высоковольтный трансформатор. Напряжение при этом приобретает трапециидальную форму с постоянной амплитудой, в 1,5..3 раза повышается выход экспозиционной дозы, возрастает КПД.

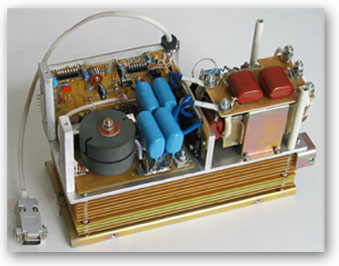

Основой источника является высокочастотный блок широтно-импульсной модуляции, построенный на полевых транзисторах. Блок работает на частоте 100 кГц и обеспечивает ограничение синусоидального напряжения, подаваемого на высоковольтный трансформатор, на установленном оператором уровне.

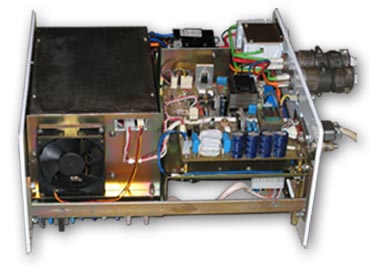

Источник питания IEC-F6 снабжен микропроцессорной системой управления, предусматривает возможность управления с персонального компьютера, благодаря чему может применяться в современных цифровых диагностических аппаратах. Для эксплуатационной поддержки и обслуживания разработан комплекс сервисных программ.
