Источник постоянного напряжения BHV-60

Источник постоянного напряжения BHV-60 предназначен для генерации постоянного высокого напряжения действующим значением до 60 киловольт и может применяться в составе научных и промышленных установок.

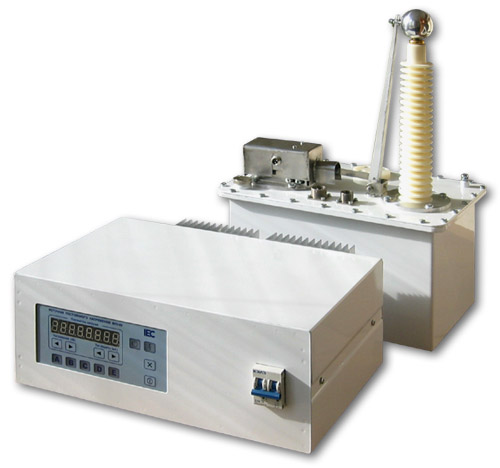

Источник состоит из двух блоков: блока преобразователя и трансформаторно-выпрямительного блока. Предназначен для работы в непрерывном или кратковременно повторяющемся режиме.

Источник постоянного напряжения BHV-60 питается от однофазной промышленной сети переменного тока с действующим напряжением 220 В ± 10% и частотой 50 ± 1 Гц и обеспечивает генерацию положительного относительно корпуса напряжения.

Управление устройством может осуществляться вручную, посредством дискретных сигналов управления или по каналу последовательной связи в стандарте RS485 на скорости обмена 2400 бод.

            Технические характеристики

• Диапазон изменения выходного напряжения ― 5..60 кВ
• Максимально допустимый ток нагрузки ― 50 мА
• Максимальная мощность в нагрузке ― не более 3 000 Вт
• Скорость нарастания выходного напряжения ― не менее 1 кВ/мс
• Дискретность перестройки выходного напряжения ― 0,1 кВ
• Диапазон перестройки порога срабатывания защиты по току нагрузки ― 10..50 мА
• Дискретность перестройки порога срабатывания защиты по току нагрузки ― 0,1 мА
• Нестабильность выходного напряжения, не более ― 0,5 кВ
• Уровень пульсаций выходного напряжения при максимальном токе нагрузки ― не более 1 кВ
• Входное сопротивление дискретных каналов управления «Пуск» и «Стоп» ― не менее 4 кОм
• Минимальное напряжение срабатывания каналов управления «Пуск» и «Стоп» ― не более 12 В
• Максимально допустимое напряжение на входах управления «Пуск» и «Стоп» ― не более 36 В
• Прочность гальванической развязки дискретных входов управления относительно корпуса ― не менее 1500 В
• Максимально допустимый ток нагрузки выхода «НV» ― не более 100 мА
• Максимально допустимое напряжение на выходе  «НV» в пассивном состоянии ― не более 150 В
• Сопротивление выходного канала «НV» в активном состоянии ― не более 0,1 Ом
• Прочность гальванической развязки входа «HV» относительно корпуса ― не менее 200 В
• Габаритные размеры блока преобразователя ― не более 410×320×160 мм
• Масса блока преобразователя ― не более 12 кг
• Габаритные размеры трансформаторно-выпрямительного блока ― не более 365×250×500 мм
• Масса трансформаторно-выпрямительного блока ― не более 24 кг
• Рабочий диапазон температуры окружающей среды ― +10..+40 °С
• Допустимая влажность воздуха окружающей среды ― не более 90%
