Настоящий документ устанавливает требования к электрическим цепям и сигналам, а также логике обмена информацией, которые обеспечивают взаимную совместимость модулей MR01 в составе систем управления АКП-73М, АКП-93М, АКП-"ЛОТ" и устройств приема платежных средств, сопрягаемых с ними.
СП ИЭС 10 / 09.09.04.

Описание электрических цепей, сигналов и логики обмена

1. Назначение каналов ввода

1.1. Дискретные каналы ввода в модуле MR01 предназначены для подключения дополнительных устройств приема платежных средств, не предусматривающих двухстороннего обмена информацией по магистрали крейта в соответствии с требованиями стандарта SCI (СП ИЕС 03 / 15.05.98), например, устройств приема магнитных карт, люм-карт и т. п.

1.2. Каналы ввода служат для регистрации фактов поступления платежей с последующей передачей этой информации в фискальный блок системы управления АКП через магистраль крейта.

2. Сигналы каналов ввода

2.1. Модуль MR01 обрабатывает два дискретных входных сигнала - LL2 и LL3, появление которых приводит к генерации сигналов прерывания микроконтроллера фискального блока.

2.2. Сигнал LL2 в настоящее время используется для регистрации поступления платежей от люм-блоков. Исходное состояние сигнала - высокий логический уровень относительно общего провода. Информационным является задний фронт импульсного сигнала низкого логического уровня.

2.3. Сигнал LL3 может использоваться для подключения ридеров контактных электронных карт, если модуль MR01 применяется вместо модуля МТК. Исходное состояние сигнала - высокий логический уровень относительно общего провода. Информационным является передний фронт импульсного сигнала низкого логического уровня.

3. Порядок формирования сигналов

3.1. При поступлении платежей устройства приема платежных средств должны формировать сигналы низкого логического уровня, длительность которых должна быть не менее 15 мс. Рекомендуемая длительность сигнала - 50 мс.

3.2. Форма входных сигналов допускает наличие аппаратного дребезга на переднем и заднем фронтах (например, при использовании релейных формирователей сигналов), но общая длительность переходного процесса не должна превышать 1 мс. По истечению этого времени уровень входного сигнала должен достигнуть определенного стабильного логического уровня.

3.3. Обработка сигнала о поступлении платежа осуществляется в течение нескольких миллисекунд после прохождения активного фронта сигнала. Поэтому для раздельной регистрации следующих платежей интервал времени между импульсами должен составлять не менее 30 мс, необходимых для полной релаксации входных цепей модуля.

Рис. 1. - Последовательность формирования сигналов о поступлении платежей

4. Требования к электрическим цепям и сигналам

4.1. Для передачи сигналов по линии связи между устройством приема платежных средств и модулем MR01 с целью защиты от электромагнитных помех необходимо применять экранированный провод или экранированную витую пару проводов.

4.2. Формирование активного (нулевого) логического уровня на входах модуля MR01 должно производиться закорачиванием соответствующего входа (LL2 или LL3) на общий провод с помощью гальванически развязанного ключа, в качестве которого могут применяться оптодиоды, оптотранзисторы или контакты электромагнитного реле.

4.3. Выходной ключ устройства приема платежных средств должен иметь величину сопротивления между закороченными контактами выходных сигналов и общим проводом (корпусом) прибора не менее 10 МОм и обеспечивать электрическую прочность гальванической развязки не менее 500 В.

4.4. Сопротивление выходного ключа в закрытом состоянии должно быть не менее 1 МОм при соблюдении полярности включения и электрической прочности закрытого ключа не менее 15 В. Допустимый ток утечки в этом состоянии не должен превышать 15 мкА.

4.5. Динамическое сопротивление открытого ключа, измеряемое между соответствующими контактами выходного разъема устройства приема платежных средств, не должно превышать 500 Ом.

4.6. Падение напряжения на открытом ключе устройства приема платежных средств не должно превышать 0,5 В при величине входного тока 0,5 мА. Выходной передающий каскад должен допускать работу в аварийном режиме в течение длительного времени при подаче напряжения +5 В на открытый ключ через соответствующие контакты выходного разъема.

4.7. Входное сопротивление между вводами сигналов LL1, LL2 и общим проводом, измеренное на входном разъеме модуля MR01, при любом уровне логического сигнала должно быть не менее 20 кОм.

4.8. Время восстановления высокого логического уровня (> 4,5 B) на входах модуля MR01 при разорванных внешних цепях не должно превышать 15 мс.

4.9. Принимающий каскад должен идентифицировать состояние логического нуля при выполнении условий п.п. 4.2, 4.5, 4.6.

4.10. При использовании однопроводной экранированной линии связи экран может быть использован в качестве общего провода, замыкающего входную токовую цепь. С целью обеспечения помехозащищенности канала передачи сигналов при применении экранированной витой пары экран должен соединяться с общим проводом только со стороны входного разъема модуля MR01.

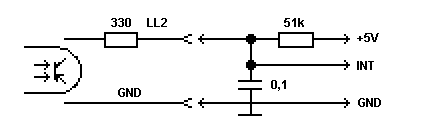

4.11. Рекомендуемая схема передающего и принимающего каскадов линии передачи приведена на рис. 2. В качестве гальванически развязывающего элемента может использоваться оптрон типа АОТ101Б или аналогичный ему по электрическим характеристикам.
