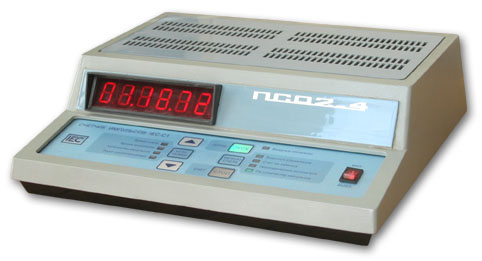

Счетчик импульсов IEC-С1

Счетчик импульсов IEC-C1 предназначен для:

–  измерения числа статистически или равномерно распределенных импульсов в течение заданного интервала времени;
–  измерения времени набора заданного числа статистически или равномерно распределенных импульсов;
–  измерения частоты следования периодических импульсных и синусоидальных сигналов.

Основу устройства составляет синхронный 24-разрядный двоичный счетчик, построенный на элементах программируемой логической матрицы. Результаты счета с помощью встроенного микроконтроллера выводятся на светодиодный дисплей устройства и могут передаваться во внешние устройства с использованием каналов последовательной передачи данных.

Устройством можно управлять:

–  в ручном режиме с помощью встроенного пульта управления;
–  в командном режиме с внешнего компьютера по одному из каналов последовательной связи (RS232, RS422, USB);
–  с помощью внешних сигналов управления в формате Nim или ТТЛ.

             Технические характеристики

• Емкость счетчика  ―  16 777 215  (2²⁴ – 1)
• Устройство может работать в одном из четырех режимов:
  — в режиме внешнего управления;
  — в режиме счета по таймеру (в течение заданного времени);
  — с периодическим автозапуском счета и индикацией результатов по таймеру;
  — в режиме регистрации времени счета заданного количества импульсов
• Амплитуда входных сигналов в диапазоне от – 5 В до + 5 В
• Разрешающее время счетчика по двойным импульсам  ―  не более 0,1 мкс
• Входное сопротивление устройства по счетному входу  ― не менее 1 кОм
• Счетчик питается от сети переменного тока  ~220 В ± 10 % частотой 50 ± 1 Гц
• Потребляемая мощность  ―  не более 20 Вт
• Габаритные размеры прибора  —  не более 340×350×110 мм
• Масса прибора  —  не более 6,5 кг
