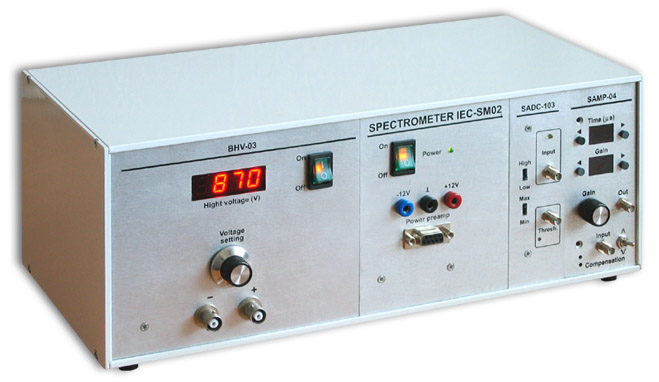

Спектрометр IEC-SM02

Блок спектрометрический IEC-SM02 предназначен для регистрации энергетического спектра рентгеновского и гамма-излучения. Предусматривает возможность работы совместно с сцинтилляционными или полупроводниковыми детекторами излучения.

По принципу действия прибор является многоканальным измерителем амплитудных спектров импульсных сигналов, построенным на основе спектрометрического аналого-цифрового преобразователя Уилкинсона.

Спектрометр является автономным стационарным прибором в настольном исполнении, в состав которого входят следующие функциональные блоки, расположенные внутри общего корпуса:
–  контроллер управления с установленным модулем постоянной памяти и инсталлированным программным обеспечением для регистрации и обработки спектров;
–  спектрометрический двенадцатиразрядный аналого-цифровой преобразователь;
–  универсальный спектрометрический усилитель-формирователь;
–  высоковольтный блок питания детектора;
–  блок питания спектрометра и предварительного усилителя.

В качестве встроенного контроллера управления в составе прибора используется промышленный контроллер Advantech PCM-3343.

Спектрометр, разработанный лабораторией IEC, в настоящее время производится предприятием «ВПК-МК». Ориентировочная стоимость прибора составляет от 90 до 120 тыс. грн.

             Характеристики блока спектрометрического IEC-SM02:

• Питание прибора осуществляется от однофазной сети переменного тока с номинальным действующим напряжением 220±10% В, частотой 50±1 Гц
• Потребляемая мощность ― не более 25 Вт
• Габаритные размеры ― 350×165×140 мм
• Масса ― не более 3 кг
• Общие характеристики спектрометра (энергетическое разрешение, чувствительность и др.) зависят от типа детектора ионизирующего излучения, которым комплектуется прибор.

Основные параметры АЦП спектрометрического SADC-103:

• Диапазон измеряемых амплитуд ― 0 – 4,095 В
• Количество каналов дискретизации ― изменяемое от 128 до 4096
• Максимальное время преобразования ― не более 40 мкс
• Дифференциальная нелинейность ― не более 1 %
• Интегральная нелинейность ― не более 0,05 %
• Относительная ширина плоской вершины канала ― не менее 0,85
• Интерфейс управления ― шина РС104

Основные параметры усилителя-формирователя SAMP-04:

• Дискретные значения коэффициента усиления ― 0, 2, 4, 6, ... 32
• Плавное регулирование коэффициента усиления ― 0 – 2,5
• Время дифференцирования-интегрирования ― 1, 3, 6, 30 мкс
• Входное сопротивление усилителя ― 3±0,15 кОм
• Максимальная амплитуда выходного сигнала ― не менее 10 В
• Выходное сопротивление усилителя ― 50 Ом

Параметры высоковольтного источника питания детектора:

• Выходное напряжение ― 40 – 2000 В
• Допустимый ток нагрузки ― не более 2 мА
• Пульсации выходного напряжения ― не более 5 мВ
• Долговременная стабильность ― не хуже 0,01 %

Параметры источника питания предварительного усилителя:

• Выходное напряжение ― +12±0,2; –12±0,2 В
• Допустимый ток нагрузки ― не более 100 мА
• Пульсации выходного напряжения ― не более 5 мВ
