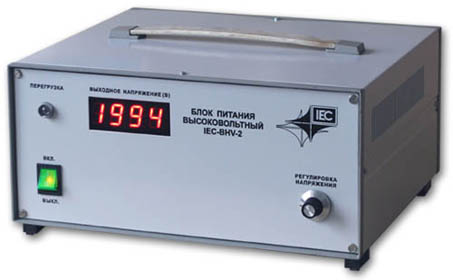

Блок питания высоковольтный IEC-BHV-2

Блок предназначен для питания газоразрядных, полупроводниковых и других датчиков, применяемых в ядерной спектрометрии, фотоэлектронных умножителей и прочих высоковольтных устройств, требующих высокой стабильности напряжения.

Установка выходного напряжения осуществляется с помощью ручного многооборотного регулятора, блок снабжен цифровым индикатором. Может работать с положительной и отрицательной полярностью напряжения относительно корпуса прибора. Имеет два рабочих диапазона напряжений. Конструктивно оформлен в виде автономного прибора в настольном исполнении.

bhv_2_1

            Технические характеристики

  • Рабочий диапазон температуры окружающей среды ― от +10°С до +35°С
  • Выходное напряжение первого диапазона ― 10...500 В
  • Выходное напряжение второго диапазона ― 40...2 000 В
  • Ток нагрузки максимальный ― 2 мА
  • Напряжение пульсаций выходного напряжения при максимальном токе нагрузки и максимальном напряжении ― не более 0,001% от Uвых
  • Дрейф выходного напряжения за 8 часов непрерывной работы (включая время самопрогрева) при максимальной нагрузке, номинальном напряжении питающей сети и нормальных климатических условиях ― не более ±0,05% от Uвых
  • Изменение выходного напряжения:
    — при изменении напряжения питающей сети на ±10% ― не более ±0,05% от Uвых
    — при изменении тока нагрузки от 10 мкА до 2 мА ― не более ±0,05% от Uвых
    — при изменении температуры окружающей среды ― не более ±0,05% от Uвых
  • Напряжение питания ― ~ 220В±10% / 50 Гц
  • Потребляемая мощность ― не более 15 Вт
  • Габаритные размеры ― 360×185×340 мм
  • Масса ― не более 8,5 кг
