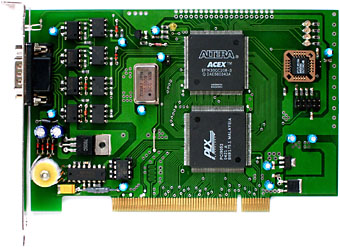

Адаптер последовательной связи USART-PCI 01 для IBM-совместимого персонального компьютера выполнен на базе PLX PCI9052 PCI Bus Interface chip и представляет собой автономный модуль для установки на шину PCI. Его внешний вид показан на рисунке 1, принципиальная схема приведена в Приложении 4.  Рис. 1. - Внешний вид адаптера последовательной связи USART-PCI 01. Описание принципиальной схемы. Данный адаптер предназначен для обмена данными между компьютером РС и контроллером крейта КАМАК СС02. Он реализован на чипе PCI9052 DD1 фирмы PLX Technology, обеспечивающим интерфейс шины PCI версии 2.1 в режиме Target, и ПЛМ АСЕХ EP1K30 DD3 фирмы ALTERA, на которой реализован приемопередатчик последовательного канала обмена с контроллером CАМАC и канал обмена с PCI9052. Адаптер функционирует в полном соответствии с требованиями спецификации локальной шины PCI 2.1 с поддержкой протокола Plug&Play на частоте 33МГц / 32бита, питание +5В.
Конфигурация микросхемы PCI9052 осуществляется при включении питания из EEPROM АТ93С46, а конфигурация ПЛМ АСЕХ EP1K30 - из AT17C010A от фирмы ATMEL. PCI9052 сконфигурирована на не мультиплексированный обмен на локальную шину, которая соединена с ПЛМ. Логическая обработка сигналов внутри ПЛМ осуществляется с тактовой частотой 80 МГц, которая поступает на 183 вывод микросхемы DD3 от внешнего кварцевого генератора DD13. Приемопередатчик в процессе обмена формирует два выходных сигнала: MTR и DTX, которые через диоды VD1, VD2 и оптроны DD5, DD6 поступают на выходные усилители DD9, DD10, с помощью которых формируются дифференциальные сигналы с амплитудой 4 В (TDA, TDB и TXA, TXB), поступающие через выходной разъем Х1 на линию связи. Обратные сигналы канала связи RXA и RXB поступают на вход согласующего усилителя DD8 и преобразуются в сигнал ТТЛ-уровня, который управляет работой оптрона DD4. С 6 вывода оптрона выходной сигнал DRX поступает в приемопередатчик через 16 вывод ПЛМ. Аналогичным образом с помощью усилителя-формирователя DD11 и оптрона DD7 формируется сигнал запросов на обслуживание L (вывод 18 DD3); входные сигналы линии связи LMA, LMB. После соответствующей обработки сигнала запроса на обслуживание в ПЛМ формируется сигнал LINT1 (вывод 30 DD3), который поступая на 137 вход PCI9052 может инициировать прерывание INTA на шине PCI в зависимости от конфигурации PCI9052. При работе приемопередатчика в активном режиме на выводе 11 DD3 формируется высокий логический уровень сигнала RTI, который через диод VD3 поступает в затвор транзистора VT1 и включает светодиод VL1 (индикация режима обмена с контроллерами). Применение в схеме оптронов DD4..DD7 обеспечивает гальваническую развязку линии связи относительно корпуса компьютера с электрической прочностью не менее 1,5 кВ. Экран линии связи может быть объединен с корпусом через резистор R28 (10 кОм) с целью отведения статических зарядов на соединительном кабеле. Для питания изолированных от корпуса усилителей-формирователей DD8..DD11 модуль содержит гальванически развязанный DC / DC преобразователь, построенный на базе интегрального преобразователя DD12, работающего на частоте 100 кГц. Гальваническая развязка обеспечивается разделительным трансформатором TR1. Стабилизация выходного напряжения производится с помощью интегрального стабилизатора DA1. Питание ПЛМ осуществляется от двух источников напряжения: +3.3В (DA3) - цепи ввода-вывода и +2.5В (DA2) - внутреннее ядро. Разъемный соединитель PCMODE является технологическим и используется для отладочной конфигурации ПЛМ. Штыревой соединитель XD предусмотрен для отладки а также дальнейшей модернизации адаптера. |
